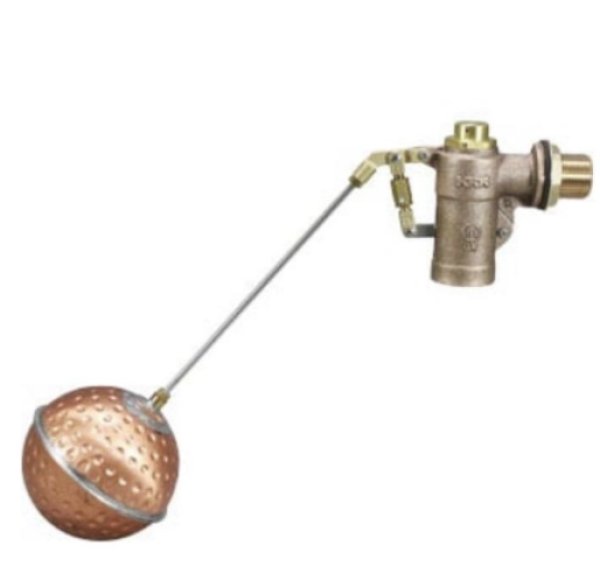

FW30N　圧力バランス型複式ボ－ルタップ（銅玉）【兼工業　KKK】 [FW30D]

FW30N　圧力バランス型複式ボ－ルタップ（銅玉）　  【兼工業　KKK】

●　使用条件 　　 使用圧力： 　0〜1.0 MPa 　　
使用流体：　 上水 　　 使用温度：　 0〜60℃

●　特　徴 １． 　ＦＷ型ボールタップは、水位調節ねじを備えていますので、
必要な時に簡単に水位を調整する 　　 　ことができます。

２．　 ＦＷ型ボールタップは、弁座のゴミ噛み防止の為に、ストレーナを内蔵しています。

３． 　ＦＷ型ボールタップは、波浪防止管が取付けられます(２５mm以上)。
波浪防止管を取り付ける事で、従来の波浪防止板に比べ、より確かに波浪を防ぎます。

４． 　赤水対策として、主要接水部はCAC406、又はステンレスを採用しています。

５． 　圧力バランス機構は、バイブレーション・ウォーターハンマー防止にすぐれた機能を発揮します。

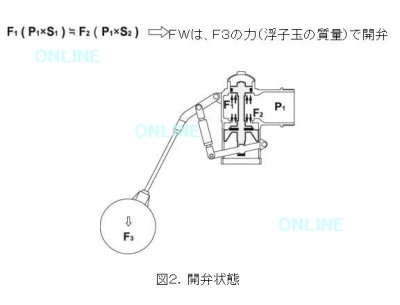

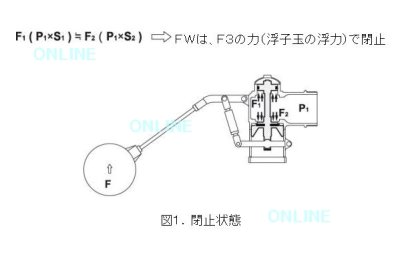

●　作動原理 　　 給水圧力（Ｐ１）は、シートディスクとシートと同等の口径のシリンダー部を弁棒で連結すること
により、ディスクを押し下げる力（開弁方向Ｆ２）とシリンダー部を押し上げる力（閉弁方向Ｆ１）
　　 の２方向に同時にかかる為、バルブの開・閉に対する力は均衡する事となります。
　 　 従って、バルブを閉止する際には、小さな浮子玉の浮力でも確実に閉止することができます。

●　作動原理 　　 給水圧力（Ｐ１）は、シートディスクとシートと同等の口径のシリンダー部を弁棒で連結することにより、
　　 ディスクを押し下げる力（開弁方向Ｆ２）とシリンダー部を押し上げる力（閉弁方向Ｆ１）の２方向に同時
　　 にかかる為、バルブの開・閉に対する力は均衡する事となります。従って、バルブを閉止する際には、
　　 小さな浮子玉の浮力でも確実に閉止することができます。
