QA8D-1R-A 受信器【愛知時計電機】
[QA8D-1R-A]
販売価格: 39,000円(税込)
希望小売価格(税込): 60,060円
商品詳細

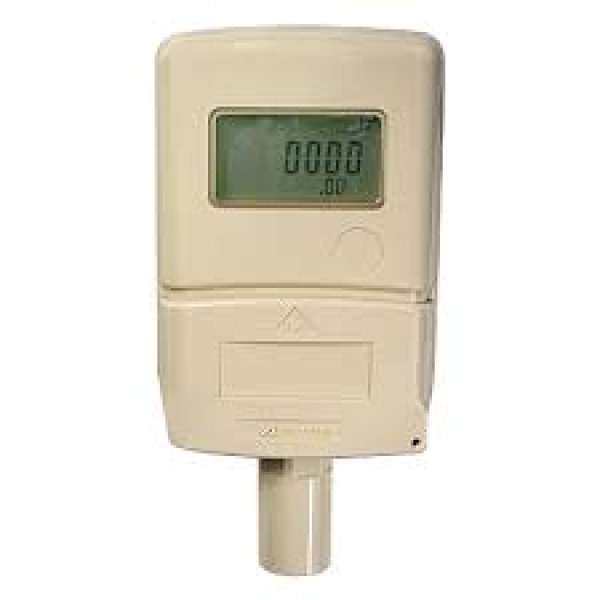

QA8D-1R-A 受信器 【愛知時計】
電子式及び電磁式水道メーターが表示する積算流量・瞬間流量・パイロット・各種警告を表示します。 EシリーズSU・SYシリーズ（発信器型式:MX38） ●4線入力方式 |
| 入力出力電文仕様 | 8ビット電文出力（東京都水道局 自動検針メータ通信機能仕様書(V2.6A)に準拠） | |
|---|---|---|
| 入力パルス形式 | オープンドレイン（単位パルス） | |
| パルス出力 | 形式 | オープンドレイン（オープンコレクター相当） |
| パルス単位 | メーターと同じ | |
| パルス幅 | 150〜200msワンショット | |
| 最大印加電圧 | DC24V | |
| 最大出力電流 | 10mA | |
| ON抵抗／OFF抵抗 | ON時：150Ω以下、OFF時：100kΩ以上 | |
| 表示 | パイロット表示 | パルス入力毎に点滅表示 ■シンボル点滅 |
| 積算値 | m3桁：4〜6桁※1、L桁：入力パルス単位まで表示 | |
| 瞬間流量値 | 専用磁石操作により表示 | |
| エラー内容 | 通信異常 受信器電池電圧低下警告 | |
| 漏水警告 過大流量警告 逆流警告 | ||
| メーター電池電圧低下警告 | ||
| 電源 | リチウム電池 3V内蔵（電池寿命約8年 電池交換不可） | |
| 最大伝送距離 | メーターと受信器間 200m（線間静電容量：0.02μF以下） | |
| 使用周囲温度範囲 | -10〜+50℃ | |
| 構造 | 防滴構造（JIS C 0920 保護等級IPX3 防雨型） | |
| 主要材質 | ケース・蓋：ABS樹脂 | |
| 寸法 | H188×W100×D45（単位：mm） | |
| 質量 | 約300g | |
- ※1.接続メーターにより異なり、小型(13〜50mm)：4桁、大型(50〜100mm)：5桁、大型(125〜350mm)：6桁を表示します。
