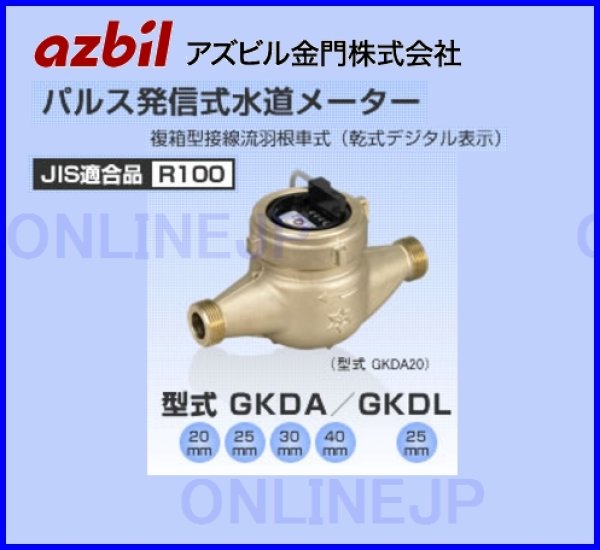

GKDA/GKDL パルス発信式水道メーター 接線流羽根車式【アズビル金門】（パッキン付）
[GKDAorGKDL]
販売価格: 12,746円～101,110円(税込)
オプションにより価格が変わる場合もあります。
希望小売価格(税込): 63,250円
商品詳細
GKDA/GKDL パルス発信式水道メーター 接線流羽根車式【アズビル金門】（パッキン付）
- 表示部（黒地に白色文字）が一段と見易くなりました。
- 結露がしにくく、耐凍結性にすぐれています。
- 水道メーターの発信部から1m³/Pの無電圧接点の出力をします。

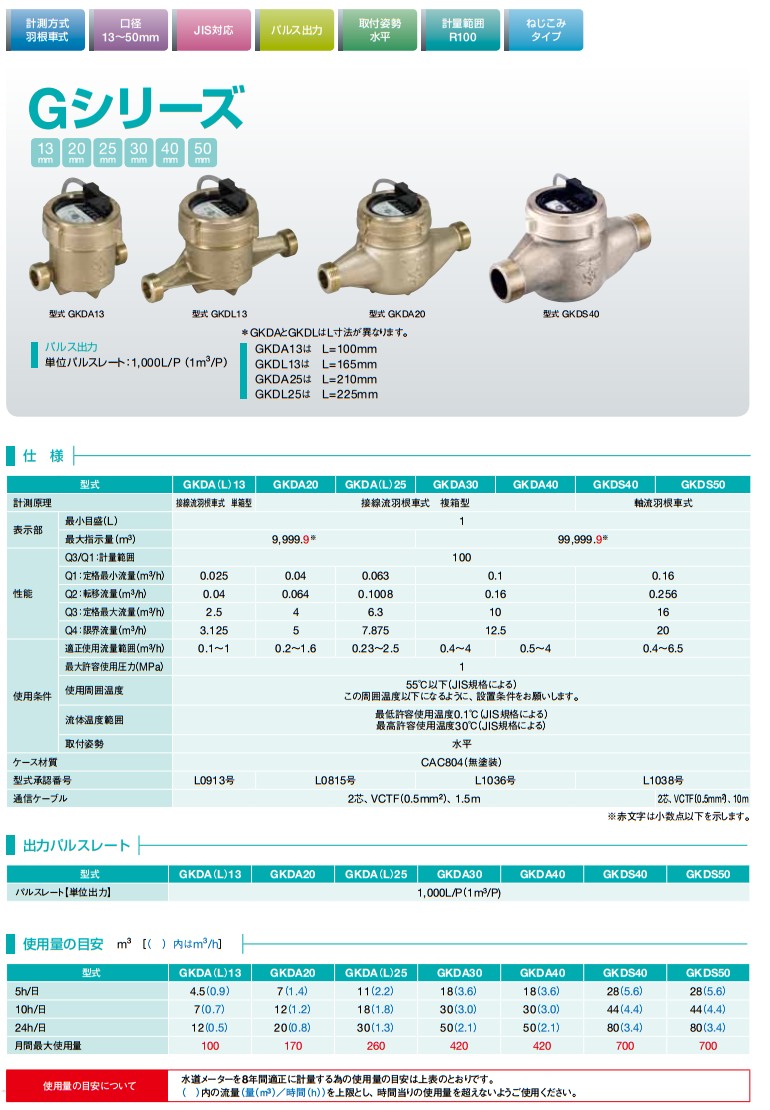

仕 様
| 口径(mm) | 13 | 20 | 25 | 30 | 40 |
|---|---|---|---|---|---|
| R=Q3/Q1（計量範囲） | 100 | ||||
| Q1（定格最小流量）（m³/ｈ） | 0.025 | 0.04 | 0.063 | 0.1 | 0.1 |
| Q2（転移流量）（m³/ｈ） | 0.04 | 0.064 | 0.1008 | 0.16 | 0.16 |
| Q3（定格最大流量）（m³/ｈ） | 2.5 | 4 | 6.3 | 10 | 10 |
| Q4（限界流量）（m³/ｈ） | 3.125 | 5 | 7.875 | 12.5 | 12.5 |
| 最大許容使用圧力（MPa） | 1 | ||||
| 最大許容使用温度（℃） | 30 | ||||
| 最小目盛（L） | 1 | ||||
| 最大指示量（m³） | 9,999.9 | 99,999.9 | |||
| 出力パルス単位（m³/P） | 1 | ||||
| 伝送線（ｍ） | 1.5（VCTF 2C 0.5mm²） | ||||
| ケース材質 | CAC804（無塗装） | ||||

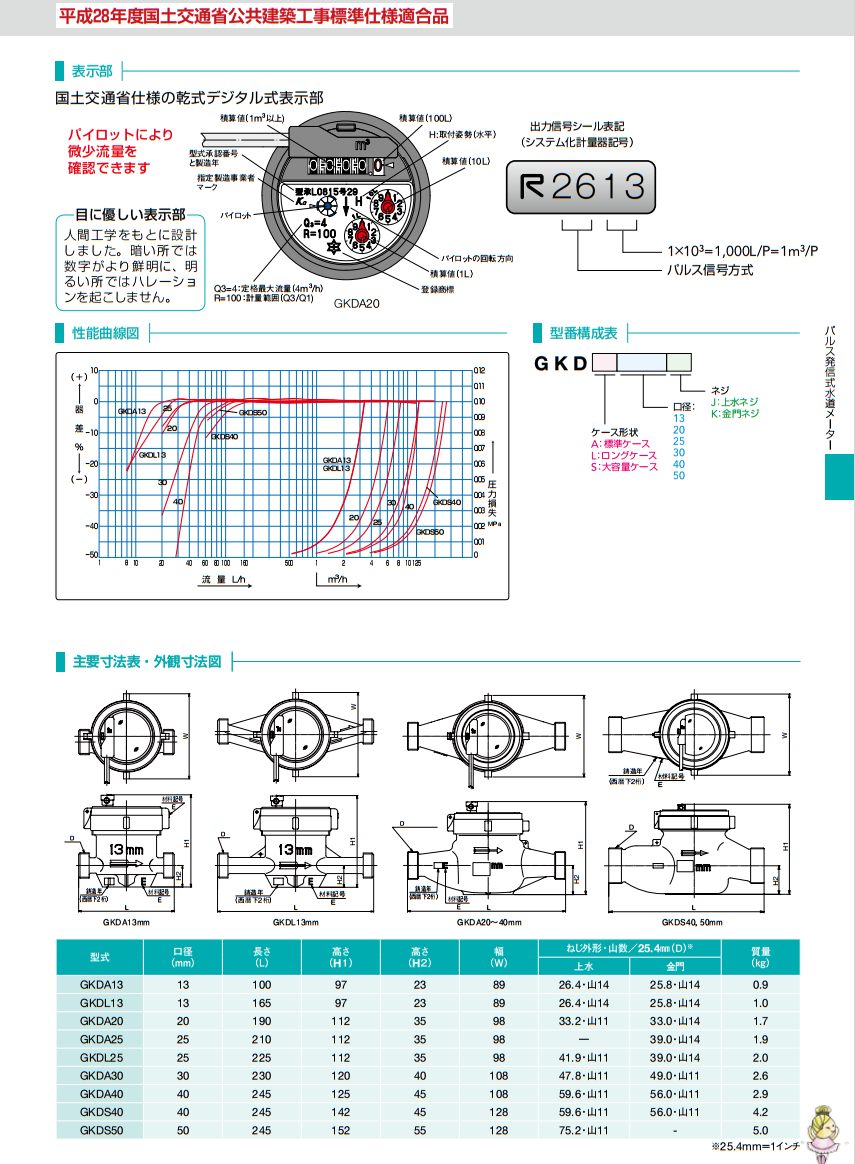

主要寸法表・外観寸法図
| 口径(mm) | 13 | 13 | 20 | 25 | 25 | 30 | 40 | |
|---|---|---|---|---|---|---|---|---|
| 型式 | GKDA | GKDL | GKDA | GKDA | GKDL | GKDA | GKDA | |
| 長さ（L） | 100 | 165 | 190 | 210 | 225 | 230 | 245 | |
| 高さ（Ｈ1） | 97 | 97 | 112 | 112 | 112 | 115 | 120 | |
| 高さ（Ｈ2） | 23 | 23 | 35 | 35 | 35 | 40 | 45 | |
| 幅（W） | 89 | 89 | 98 | 98 | 98 | 108 | 108 | |
| ネジ外径・山数/ 25.4mm （D） | 上水 | 26.4 ・山14 | 26.4 ・山14 | 33.2 ・山11 | ̶ | 41.9 ・山11 | 47.8 ・山11 | 59.6 ・山11 |
| 金門 | 25.8 ・山14 | 25.8 ・山14 | 33.0 ・山14 | 39.0 ・山14 | 39.0 ・山14 | 49.0 ・山11 | 56.0 ・山11 | |
| 質量（kg） | 0.9 | 1.0 | 1.7 | 1.9 | 2.0 | 2.6 | 2.9 | |
[型式 GKDA13]

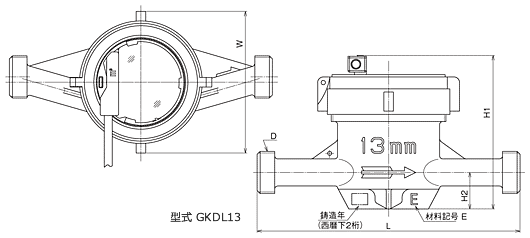

[型式 GKDL13]

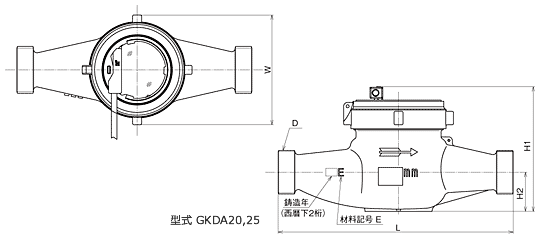

[型式 GKDA20,25]

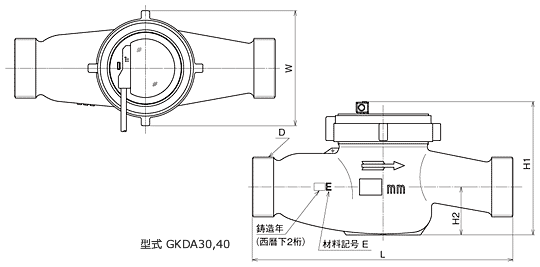

[型式 GKDA30,40]
