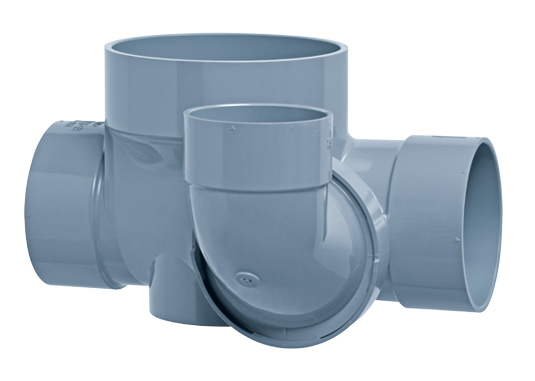

回転９０エルボ付 V45°合流 SD V45Y100（75・100）-150【アロン化成】
[SDV45Y100-150]
販売価格: 1,925円(税込)
希望小売価格(税込): 5,500円
商品詳細
【アロン化成】
回転９０エルボ付 V45°合流
SD V45Y100（75・100）-150
＊トラップはパイプ径です。
箱で欲しい場合、１梱包に4個入っています。フタは、別売りです。
左右の選定は、下流から見て右左をご選択下さい

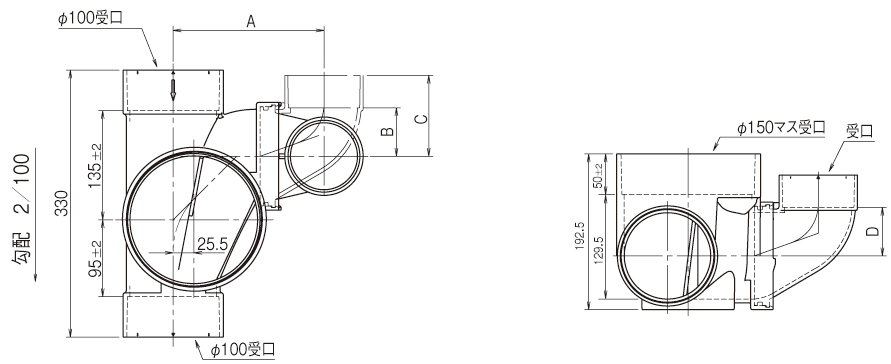

| 寸法単位:mm | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| シリーズ | サイズ | 向き | コード | 価格 | 梱包 | A | B | C | D | ||
| SD | 100×50-150 | 右 | 5 228600 - | 5,000 | 4 | 173.5 | 60±2 | 85 | 60±2 | ||
| SD | 100×50-150 | 左 | 5 228601 - | 5,000 | 4 | 173.5 | 60±2 | 85 | 60±2 | ||
| SD | 100×75-150 | 右 | 5 228602 - | 5,000 | 4 | 187 | 60±2 | 100 | 60±2 | ||
| SD | 100×75-150 | 左 | 5 228603 - | 5,000 | 4 | 187 | 60±2 | 100 | 60±2 | ||
| SD | 100×100-150 | 右 | 5 228604 - | 5,000 | 4 | 200 | 60±2 | 115 | 60±2 | ||
| SD | 100×100-150 | 左 | 5 228605 - | 5,000 | 4 | 200 | 60±2 | 115 | 60±2 | ||
右・左・左右兼用など2種類以上の場合は、右タイプの製品図面を記載しています。
左右兼用型にはこう配は設けてありません。
