NFDT50 直読式水道メーター azbil金門 （フランジパッキン2枚付き）【期間限定】
[NFDT50]
販売価格: 182,682円(税込)
希望小売価格(税込): 357,500円
商品詳細

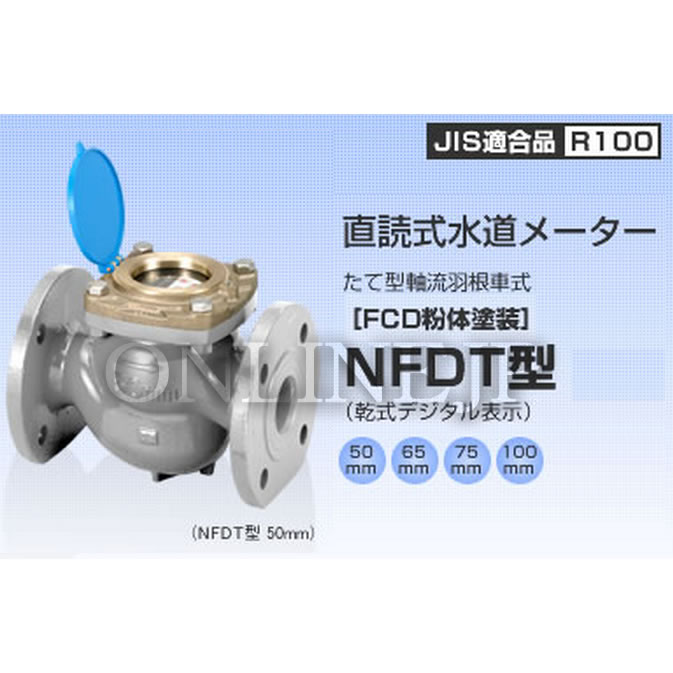

NFDT50 直読式水道メーター azbil金門 （フランジパッキン2枚付き）【期間限定】
対面フランジ、ボルトナットなどは、別売りです。
| 仕 様 | |||||
口径(mm) | 50 | 65 | 75 | 100 | |
| R=Q3/Q1（計量範囲） | 100 | ||||
| Q1（定格最小流量）（m³/ｈ） | 0.4 | 0.63 | 0.63 | 1 | |
| Q2（転移流量）（m³/ｈ） | 0.64 | 1 | 1 | 1.6 | |
| Q3（定格最大流量）（m³/ｈ） | 40 | 63 | 63 | 100 | |
| Q4（限界流量）（m³/ｈ） | 50 | 78.75 | 78.75 | 125 | |
| 最大許容使用圧力（ MPa） | 1 | ||||
| 最大許容使用温度（ ℃） | 30 | ||||
| 最小目盛（L） | 1 | ||||
| 最大指示量（m³） | 999,999.90 | ||||
| ケース材質 | FCD450（粉体塗装） | ||||
| 主要寸法表・外観寸法図 | |||||
口径(mm) | 50 | 65 | 75 | 100 | |
| 型式 | NFDT | NFDT | NFDT | NFDT | |
| 長さ（L1） | 245 | 270 | 300 | 350 | |
| 長さ（L2） | 115 | 127 | 140 | 160 | |
| 長さ（L3） | 130 | 143 | 160 | 190 | |
| 高さ（Ｈ1） | 201 | 252 | 252 | 293 | |
| 高さ（Ｈ2） | 80 | 100 | 100 | 120 | |
| 幅（W） | 186 | 186 | 211 | 238 | |
| フランジ | 上水 | 上水 | 上水 | 上水 | |
| JIS10K | JIS10K | JIS10K | JIS10K | ||
| D1 | 186 | 186 | 211 | 238 | |
| 186 | 211 | 238 | |||
| D2 | 143 | 140 | 168 | 195 | |
| 120 | 150 | 175 | 175 | ||
| D3 | 100 | 112 | 125 | 152 | |
| 96 | 125 | 152 | |||
| ボルト穴 | n | 4 | 4 | 4 | 4 |
| 8 | 8 | ||||
| φd | 19 | 19長円 | 19 | 19 | |
| 質量（kg） | 13 | 19 | 20 | 30 | |
＊メーターには、有効期限がございます。
仕入れの加減で検査日が異なる場合がございますので
出荷前に確認したい場合は、こちらまでご連絡ください。
【検査日より6ヶ月以内の物をご提供しております】
ご連絡いただいていない場合でのクレームは
ご遠慮ください。
