販売価格は(選択項目を選ぶと正しい価格が表示されます）
 | ほとんどの商品が受注生産品など以外は 3営業日以内に出荷されますが お急ぎの場合はその旨お問い合わせください |
販売価格: 4,050円～4,740円(税込)
オプションにより価格が変わる場合もあります。
オープン価格
商品詳細
使用目的

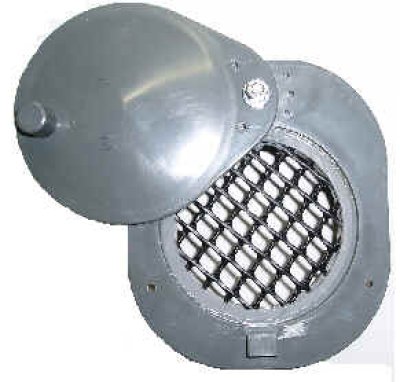

水口パイプ内にフィルターがついています。
フィルター付ですので空き缶、レジ袋等のゴミをほ場内に流れ込むのを防止できます。
フィルター付はどの水口パイプにもつけることが出来ます。
フィルターの寸法は10mm×10mm 網径2mmです。
従来の水口パイプにフィルターが付いているだけなので専用カタログはありません。
水口パイプ本体の詳細な説明は従来の水口パイプの説明をご覧ください。
寸法表（単位ｍｍ）
| KMW2-75 | KMW2-100 | KMW2-125 | KMW2-150 | KMW2-200 | KMW2-250 |
接続管呼び径 | VPφ75 VUφ75 | VPφ100 VUφ100 | ＶＰφ125 ＶＵφ125 ＨＰφ125 | ＶＰφ150 ＶＵφ150 HPφ150 | VPφ200 VUφ200 HPφ200 | VPφ250 VUφ250 HPφ250 |
A | １０８ | １０８ | １４４ | １７５ | ２０７ | ２５０ |
B | １２７．５ | １２７．５ | １７０ | ２０７ | ２４５ | ２９６ |
C | ３，８ | ３，８ | ５ | ６ | ６．５ | ６．５ |
D | ６．５ | ６．５ | ７．９ | １０ | １０．５ | １１．５ |
E | ４３．８ | ４３．８ | ４５ | ５５ | ６４．５ | ８２．５ |
実内径 | ７１ | ８２ | １０７ | １３２ | １５６ | ２０５ |
スポンジの厚みは接続管の管種・管径によって異なります.。
ご使用時には既設管の管種・管径をお確かめのうえご注文下さい。

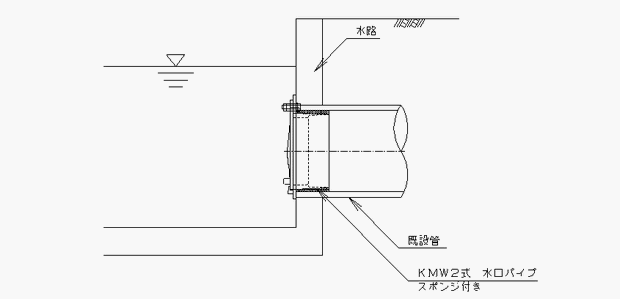

差込型は既設管の内側に差し込みますので実内径が小さくなります。

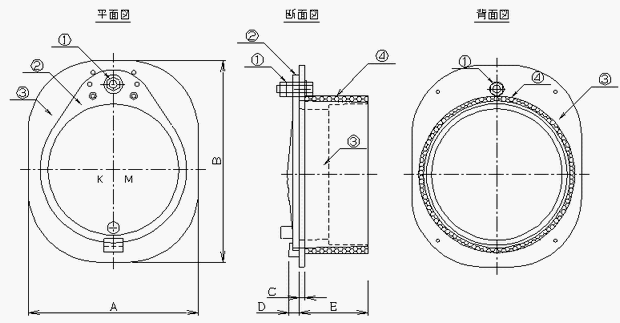

部品表
番号 | 名 称 | 材 料 |
(1) | ボルト・ナット | BS |
(2) | 弁 | ABS樹脂 |
(3) | 弁座 | ABS樹脂 |
(4) | スポンジ | EPDM単発泡 |
VPφ７５用とVPφ１５０用の製品には(4)スポンジはついていません。
VUφ７５用とVUφ１５０用の製品には(4)スポンジのかわりにABS製スリーブがついています。

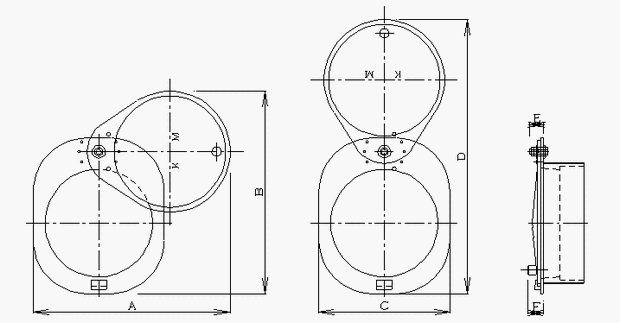

寸法表
| KMW2-75 | KMW2-100 | KMW2-125 | KMW2-150 | KMW2-200 | KMW2-250 |
A | １５５ | １５５ | ２０６ | ２５１ | ２９６ | ３７６ |
B | １２８ | １２８ | ２１２ | ２５９ | ３０４ | ３８５ |
C | １０８ | １０８ | １４４ | １７５ | ２０７ | ２５０ |
D | １５９ | １５９ | ２８４ | ３４７ | ４０８ | ５２１ |
E | １７ | １７ | ２１ | ３２ | ３７ | ３７ |
F | １６ | １６ | ２０ | ２６ | ２９ | ３１ |
